当前位置: 首页 > 产品中心 > 动力/储能电池组生产线 > 动力储能电池组全自动生产线BT-2113

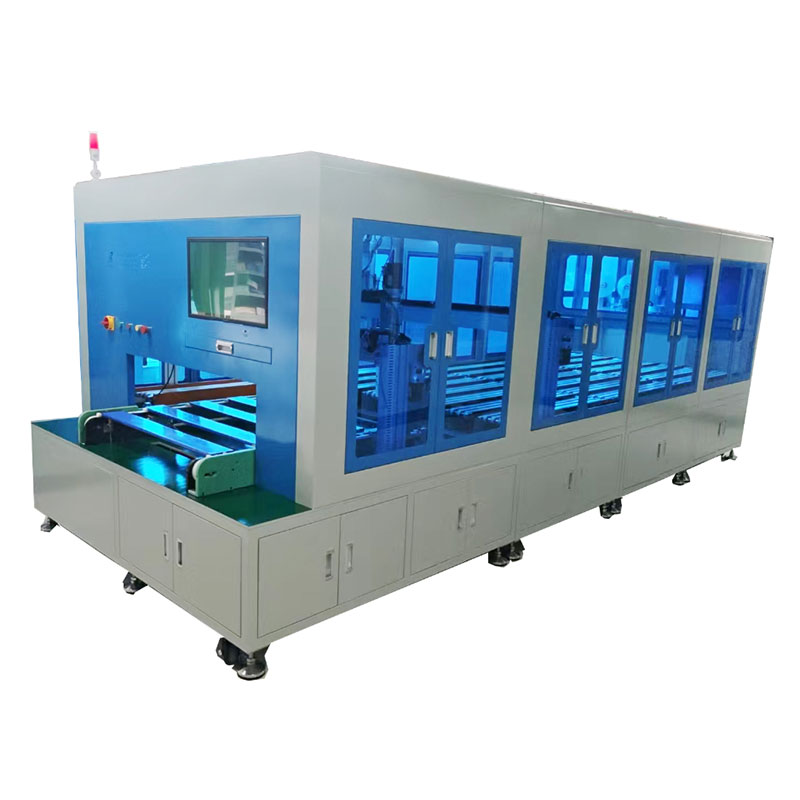

动力储能电池组全自动生产线BT-2113

产品详情
设备名称:动力储能电池组全自动生产线
规格型号:BT-2113-18650
一、设备适用范围与功能介绍
1、设备适用范围:
主要在用于汽车电池模组.动力电池、储能电池及电动工具电池组及其他应用电池全自动化生产
2、电池组从盒装电芯到焊接完成,只需要 3 名操作员作业,后段组装因工艺差异,有些岗位无法采用机器作业,使用作业员数量有所不同
3、可选配电芯扫码功能,邦定电芯数据入支架或组合电池,对电池的数据做到可追朔,也可作为电芯OCV 比对,挑选出不良品
4、采用 4 轴雅马哈机器人自动入支架,性能稳定可靠
5、采用海康威视系列CCD 电芯正负极极性识别,确保电芯入支架没有极性错误现象.
6、采用电芯分间距组合机构,合适电池的不同间距,解决了因间距不同而  开设多款治具
7、采用 2 套激光清洗电芯正负极表面污渍,确保焊接品质
8、设备支持功能:
18650 全自动盒装电芯(10*10)自动上料→自动贴面垫→自动扫码→
自动分选(10 档OK,一档 NG)→自动电芯排序→自动扫码→机器人入支架→CCD 视觉正负极检测→激光清洗A 面→模具翻转 1→A 面点焊 1→A 面点焊 2→模具翻转 2→B 面点焊 2→B 面点焊 2→自动取出上盖→自动取出电池→电池半成品组装线(点焊外观检测→贴辅料→保护板连接→整形→综合性能测试等工位)
9、设备最大行程:X 轴方向 430MM,X 轴方向 270MM,以 20.5MM 间距X 轴方向 21 芯,X 轴方向 13 芯
10、 生产效率:5000-6000PCS/H

二、设备组合简介

第 1 单元
◎电芯部分):18650 全自动盒装电芯(10*10)自动上料,一次性可 6
盒(600PCS18650 电芯)
◎自动贴面垫部分

◎自动扫码→自动分选部分(10 档 OK,一档 NG 档,可设置 2 个/3 个/4 个/5 个为同档,增加电芯储存数量,每槽为 100PCS,两槽同档, 则 200PCS,3 槽同档,则 300PCS)

第 2 单元
◎自动扫码→自动分间距→机器人入支架→CCD 电池正负极检测→ A 面激光清洗(可选)→模具翻转 1→B 面激光清洗(可选)→A 面点焊 1→A 面点焊 2→模具翻转 2→B 面点焊 2→B 面点焊 2→自动取出上盖→自动取出电池→电池半成品循环组装线(点焊外观检测→贴辅料
→保护板连接→整形→综合性能测试等工位)


第 3 单元
◎倍速链模具载具循环线*1 条
◎15 套点焊模具载具(L530*380MM)
◎每个电池型号 15 套点焊模具上下盖板
◎半成品电池输出流水线*1 条
◎上模具载具回流流水线*1 条

第 4 单元
◎倍速链组装循环线*1 条(L16.5*W1.3*H2 米)
◎BT-2410A,24 串总/串电压内阻测试机*1 台(可选)
◎双工位激光点焊*1 台(保护板与B+B-检测线)
◎BT-85V05C50F 电池组性能综合测试仪

第 5 单元
◎MES 电子看板系统(主服务器一个,主显示屏 42 寸一个,SOP 分看板,每工位一个)
◎静电消除器*2
◎组装循环线静电环及静电报警器,每工位1套

三、生产流程图



四、设备摆放示意图

注:BT-2113 动力/储能电池组全自动生产线L16.5*W1.5*1.76M
倍速链循环组装线L16.5*W1.3*2M

注:BT-2113 动力/储能电池组全自动生产线L16.5*W1.5*1.76M
转弯线 L4.6*W1.8H0.8M
倍速链循环组装线L16.5*W1.3*2M

五、设备环境要求
1、电源:AC380V±10%,30KW 50HZ±10%
2、气源:0.4-0.8Mpa,无水雾,无杂质
3、环境温度:10-45℃
4、环境湿度:不大于 85R.H(无水气凝结)
5、环境无强烈震动,无腐蚀性气体和易燃易爆的气体存在

六、设备技术参数

七、设备的优缺点
1、BT-2113 动力/储能自动生产线,实现了新能源电池行业对高端自动化生产工厂的梦想
2、BT-2113 动力/储能自动生产线,电池大小可兼容,以 18650 为准,X 轴方向 21 芯(430MM),Y 轴方向 13 芯(270MM)
3、BT-2113 动力/储能自动生产线,可分段独立使用,也可组合使用
4、自动线标配:标准型标配BT-8000A 点焊电源,可选配米亚基系列标配雅马哈机器人、标配基恩士扫码配件、标配镭菱打标机,镭菱激光清洗机。
5、BT-2113 动力/储能自动生产线,设计紧凑,结构合理,整体外形尺寸为(从自动上电芯到自动点焊完成):L16500MM*W1500MM*H1760MM,电池组组装循环线设计为 L16500MM*W1300MM*H2000MM, 大小型工厂可兼容,每段位之间不需要更改结构,就可实现无缝对接。
6、电池半成品组装线(点焊外观检测→贴辅料→保护板连接→整形→综合性能测试等工位):根据不同的产品需求及附件图纸要求。
7、本公司生产的自动线,效率可达:5000-6000PCS/H(视电芯档位的均衡状况),质量稳定,故障率低。
8、设备智能化程度高,调试简单,易学易懂。

八、 售后服务
1、甲方有义务免费对乙方设备使用人员进行安装、调试、使用及维护保养方  面的培训工作,确保需方操作人员能正常独立操作,维修人员能对一般性问题进行独立处理
2、设备保修期为贰年,甲方按国家法规承担三包责任,在非人为情况下设备发生故障,甲方人员需保证在 24 小时内抵达现场,采用调换、维护修理等措施为乙方提供免费设备保修。保修期满后,终身维护,并以成本价格提供备品  备件及易损件。非现场处理问题的,供方人员需在 4 小时内以邮件或书面明确回复,需现场处理的,接到通知后需 24 小时内赶到现场
