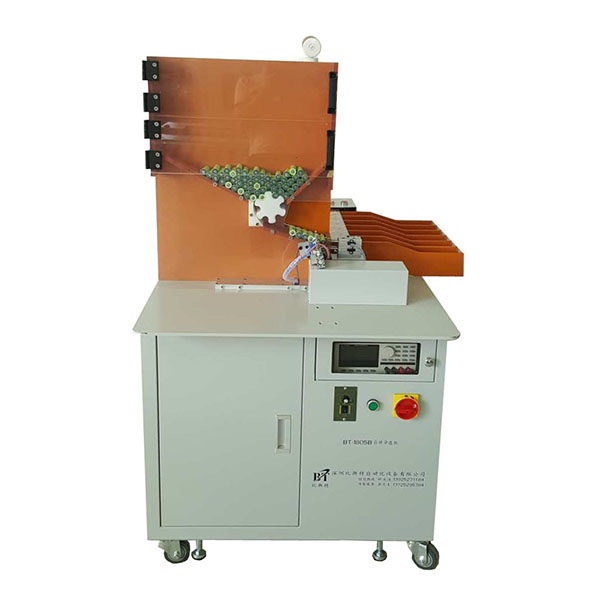

磷酸铁锂电池自动分选机
一 .功能说明
气电版BT-1810B自动分选机是18650/21700/26650/32700圆柱电芯全通用自动测试内阻、电压的自动化设备,自带高精密内阻、电压自动测试系统,该设备根据在软件上设定的内阻、电压值精确的将电池送入到指定档位,系统最多可实现11级分选。每小时可测试配组电芯3500-4500支左右,且结构设计简洁大方,性能稳定。
二.工艺流程
通过软件设定参数,由PLC自动完成如下功能:人工将电芯电芯料斗→电机运载电池→自动测试电压.内阻→按设定参数送入相应档位槽→记录并保存数据→人工取出档位内电芯
三.分选机结构
3.1设备结构紧凑合理,外型美观,占用空间小。
3.2设备操作简单,无须专业人员操作,工人均能轻松掌握。
3.3设备采用PLC控制,PLC负责电池入料,运料, PC负责电池测试仪表数据采集,电压内
阻等级分选,操作简单易学,工作效率高,节省人力成本,产品性能良好。
3.4设备材料采用优质厚冷轧钣金烤漆结构。
3.4可选配自动连接自动面垫机接口
3.5设备安装有万向活动脚轮,设备在移位时能轻松移动。
3.6设备配置声光报警,分选完成自动停机,且有清料功能,满料报警,故障报警等。操作参数可根据客户的实际要求设定。
3.7操作界面:中英文可选
四.设备技术参数
4.1..设备功率:1.6KW, 220V交流电输入,50Hz/60Hz
1.6KW,110V交流电输入,50Hz/60Hz(出口专用,需定制)
4.1适应范围:18650/21700/26650/32700圆柱电芯通用
4.2标配测试仪:HK3560高速测试仪,电压精度0.00001V, 内阻精度0.01毫欧
4.3选配测试仪:HK3561测试仪,电压精度正负0.0001V, 内阻精度正负0.1毫欧
HIOKI(日置)BT3561A,电压精度0.0001V,内阻精度0.1毫欧
HIOKI(日置)BT3562A,电压精度0.00001V,内阻精度0.01毫欧
4.4转料机构:采用5780步进电机,配行星减速机,定位精准,速度快
4.5分档机构:采用5780步进电机,配行星减速机,同步带传动,定位精准,速度快
4.6测试机构:采用3250直流电机,定位精准,使用寿命长
4.7分档出电芯机构:采用3250直流电机,定位精准,使用寿命长
4.8通道数量:10个OK档位,1个NG档位
4.9电压设定:0.00000V-6.00000V,
4.10内阻设定:000.00毫欧999.99毫欧
4.11生产效率:约3500-4800个电芯/小时
4.12测试效果: 反复测试,效果极佳
4.13控制器件: 7.5寸触摸屏,4轴PLC编程器
4.14运动器件:分档移位采用伺服电机,定位精准
4.15生产数量自动采集,显示当前生产效率
4.16测试数据U盘储存,停机后将数据拷贝到电脑,U盘预计储存数据量根据U盘内存大小决定,储存空间不足时,自动覆盖最早数据,U盘由客户自行提供,测试数据不保存时,在厂家参数里面关闭此功能
4.17设备调试简单,易学易懂自带故障报警
4.18机器外形尺寸:L1038*W1598*H1550MM
4.19设备重量:约260KG
