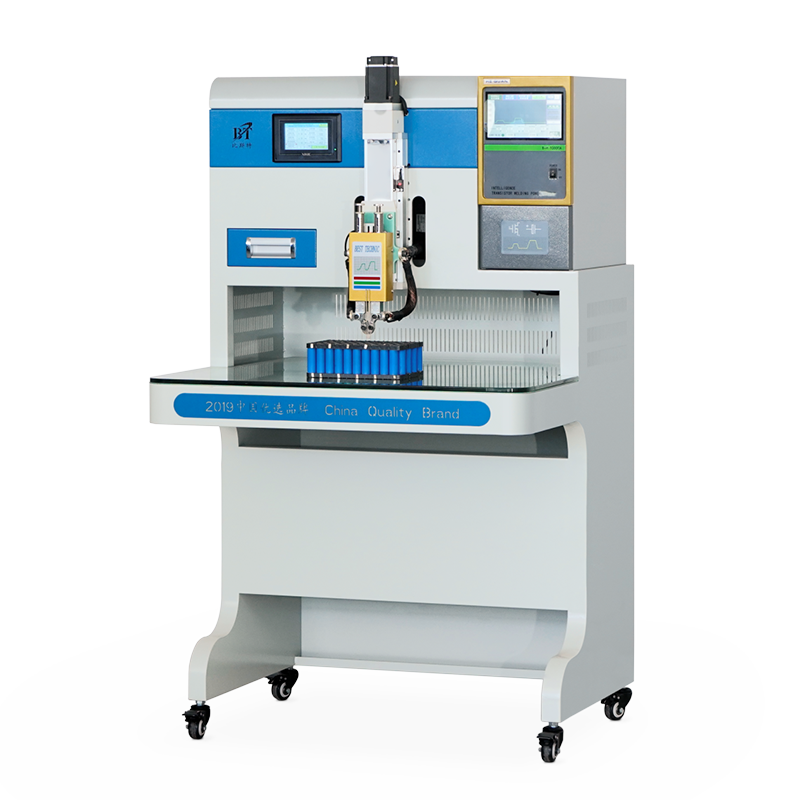

BT-550D 系列智能电动晶体管点焊机
一、主要功能
适合电芯与镍片点焊
点焊头动力;智能电动
自动识别被焊物体高度，自动调整
自动点焊针长度误差自动检测
二、产品特点
焊点美观，火花少，无发黑
采用进口低阻抗电容和进口低阻抗MOS 管，焊接电压和电流输出稳定
采用FPGA 高速运算芯片，实时检测输出电流和电压
自带过流或过压，欠流或欠压报警
显示器件：本机自带80480T⁰50触摸式显示屏，可外挂80480TO⁷0 角摸式显示屏
两焊针的压力独立调节，确保焊接压力稳定可
三、产品参数
|
设备功率
|
AC220V 50/60HZ 0.6KW |
点焊头行程
|
40-160MM自动调节
|
|
适合点焊类型
|
圆柱电芯方型电芯 聚合物电芯
|
显示界面
|
80480T050触摸式显示屏，可外挂 |
|
点焊电源
|
BTH-10000A/BTH-8000A BTH-5000A/BTH-5000B |
参数设置方式
|
触摸式
|
|
焊接输出电流
|
Max 10000A |
0.1%负载持续率下的功率 |
SQ1=9KVA |
|
合适点焊针
|
德品 1 7 1 9 M 6 M 点 点
|
50%负载持续率下的功率 |
S50=0.36KVA |
|
点焊镍片厚度
|
0.1MM-0.2MM(0.15-0.2MM厚度德片需开槽】
|
100%负载持续率下的功率 |
S100=0.25KVA |
|
点焊平台尺寸
|
L800MM*W300MM |
设备外形尺寸
|
L960"W800°H1420MM |
|
工作方式
|
伺服电动
|
设备重量 |
120KG |
