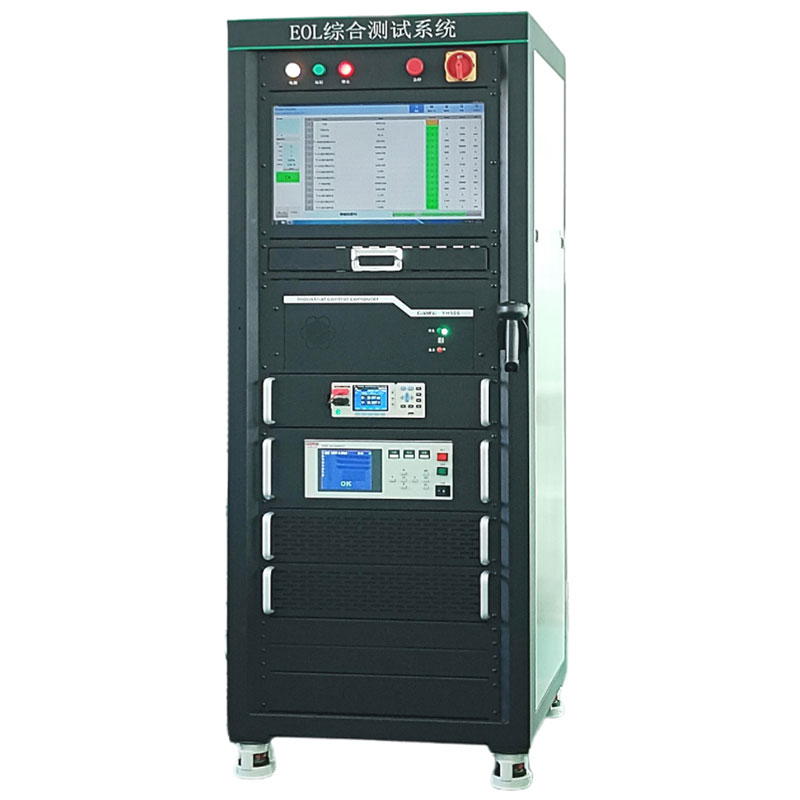

型号

EOL-DC-200V200C200D

设备功率

1. 充电功率40KW

2. 放电功率40KW

交流输入接口

1. 输入三相AC380V±10%

2. 输入电流：最大61A，建议100A断路器
3. 频率50Hz

测量电压范围

±200V

充电电压范围

15~200V

放电电压范围

15~200V

充电电流范围

1~200A

充电过流保护电流范围

1~200A

放电电流范围

1~200A

放电过流保护电流范围

1~200A

电压精度

±0.05% of F.S±0.05% of F.D

充电电流精度

±0.1% of F.S±0.5% of F.D

放电电流精度

±0.1% of F.S±0.2% of F.D

放电过流测试精度

±1A

充电过流测试精度

±1A

电压分辨率

1mV

电流分辨率

1mA

电压电流检测采样

四线制连接

数据保存方式

数据以CSV文件方式保存

绝缘测试参数

AC耐压测试

0.05KV～5KV；0.001mA～10mA

DC耐压测试

0.05KV～6KV；0.1uA～5mA

测试精度

±2.0%读数

耐压测试参数

测试电压

+50V～+1200V  精度：±0.5%FS

0.001MΩ≦R＜10MΩ

精度：±(2%读数+0.003MΩ)

10MΩ≦R＜100MΩ

精度：±(2%读数+0.03MΩ)

100MΩ≦R＜1GΩ

精度：±(2%读数+0.3MΩ)

1GΩ≦R＜5GΩ

精度：±(2%读数+3MΩ)

R≥5GΩ

精度：±(10%读数+30MΩ)

交流内阻（ACR）

1~20000mΩ

直流内阻（DCIR）

1~20000mΩ（可自定义放电电流和时间）

短路保护时间

1~10000us

通讯方式

串口RS232

BMS通讯协议

CAN、RS485、UART，其中一种

断电保护

交流输入意外断电后，自动断开电池与设备之间的电气连接

急停功能

按下急停将断开电池与设备之间的电气连接，并关掉设备负载电源

冷却方式

强制风冷

尺寸（W*D*H）

680*920*1780mm

环境

-20℃~50℃

温度

10-90%RH
